ASUS ROG Strix IMPACT II 분해 및 스위치 교환

안녕하세요. 와이에이치 입니다.

​

제가 사용중인 ASUS ROG STRIX IMPACT II 입니다.

​

2.4Ghz 무선 마우스 입니다. 마우스에 스위치 쪽이 불량이 있어서

​

기존에 가지고 있던 옴론 재팬으로 교환을 하고자 분해를 하게 되었습니다.

​



https://rog.asus.com/kr/mice-mouse-pads/mice/ambidextrous/rog-strix-impact-ii-model/



(위 이미지 출처입니다.)

​

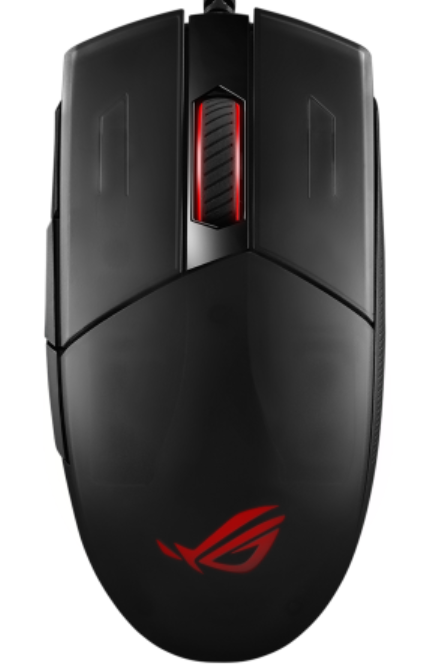

마우스는 이렇게 생겼습니다.

​

스위치 교환은 왜 하게 되었냐면 왼쪽 마우스이 인식이 잘 안되어 두번 눌리거나 아예 안눌리는 증상이 있어서 교환하게 되었습니다.

​

준비물은 생각보다 간단합니다.

완전분해시와 스위치만 하는 경우는 차이는 있어요.

​

완전분해 - SL 2.0 정도의 얇은 일자드라이버, PH000 십자드라이버, T6 별 드라이버

스위치 교환만 하는 경우 - T6 별 드라이버 필요없음

​

제 경우는 완전분해 해보고 싶어서 완전분해를 했습니다.

​

본 포스팅은 완전분해로 포스팅 되었습니다.

​

참고로 여기서 사용되는 드라이버는 작업의 편의상 WORX社의 WX242 전동드라이버를 사용했습니다.

분해의 첫 시작은 표시해둔 화살표를 보시면 고무마개로 가려져 있습니다. 제거를 하면 십자나사가 있습니다. 십자 나사 4개 빼내면 커버와 하부면이 분리가 됩니다.

​

커버가 분리된 상태 입니다.

​

그리고 사이드버튼도 분리를 하였습니다.

​

사이드버튼은 그냥 분리가 되지 않고 얇은 일자드라이버로 살짝 살짝 재껴야 합니다.



​

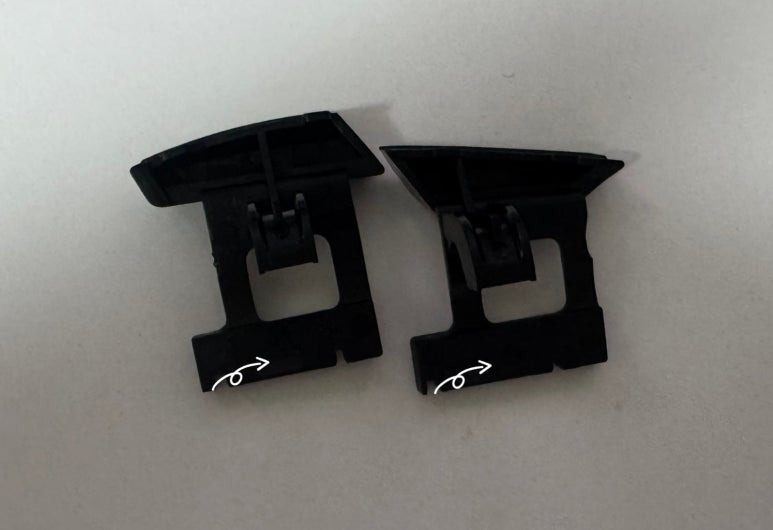

사이드 버튼은 화살표 부분쯤에 키가 있습니다. 이 키부분은 살짝 살짝 재끼다보면 빠지게 됩니다.

(과도한 힘으로 하는 경우 파손될 수 있습니다.)

​

마우스를 보면 배터리는 800mAh의 배터리를 사용하고 있고 분리는 간단합니다. 커넥터는 살살 잡아당기면 빠집니다.

​

사진상에 위치한 나사 및 커넥터를 빼주시면 됩니다.

​

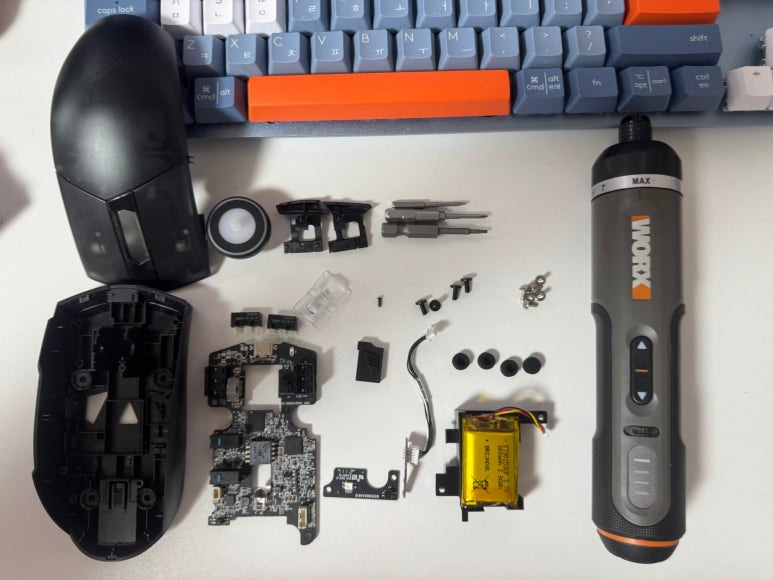

올분해 상태 입니다. 정말 간단한 구조 입니다.

​

다만 사이드 스위치 부분은 카일 스위치인데 분리는 안되는 구조인듯 합니다. 잡아당겨도 안나오네요.

​

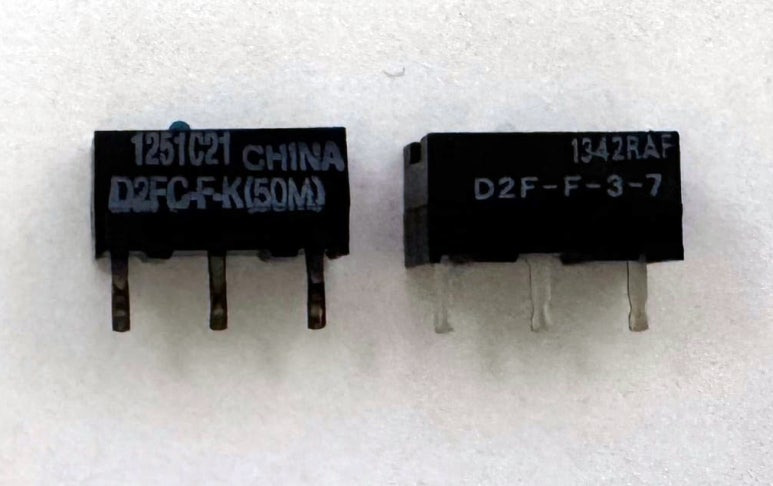

참고로 좌 우측 스위치는 옴론 재팬으로 D2F-F-3-7 스위치로 교환을 해주었습니다.

​

기존에 장착되어 있는 스위치는 옴론 차이나 D2FC-FK(50M) 스위치 입니다.

​

왼쪽이 장착되어 있던 옴론 차이나 스위치 이며

오른쪽이 새로 장착한 옴론 재팬 스위치 입니다.

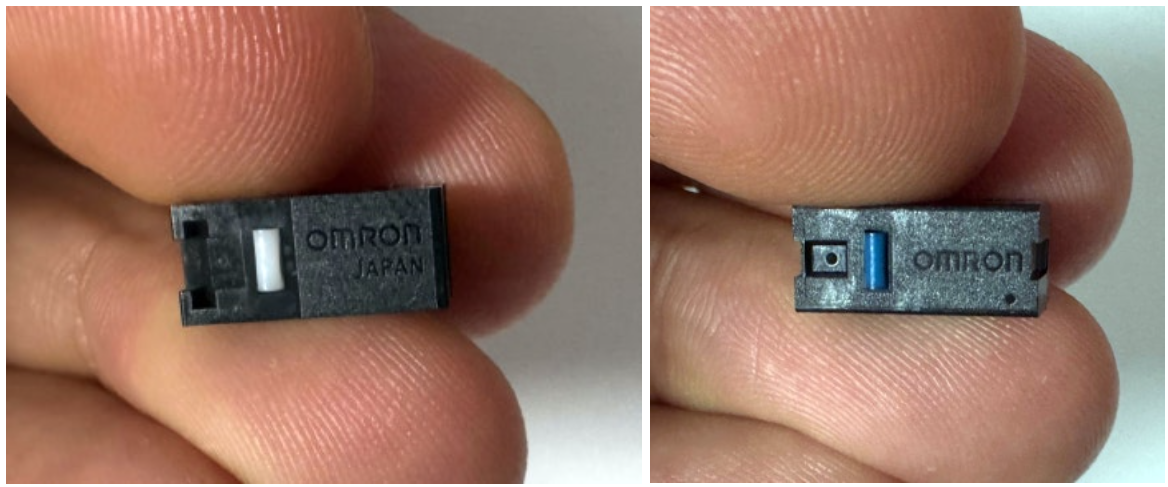

옴론 재팬은 위에 재팬이 각인되어 있고 옴론 차이나는 옴론만 각인되어 있더군요.



좌측 버튼 옴론 재팬 스위치, 우측 버튼 기존 장착되어 있는 옴론 차이나 스위치

(클릭감은 옴론 재팬이 좀더 묵직한 느낌입니다.)

​

스위치는 손으로 작은 힘으로도 빼낼 수 있고 빼낸 다음 조립도 어렵지 않아요.

​

01234



조립은 분해의 역순이라고 하지만 이것 역시 매우 간단합니다.

​

단순한 구조로 되어 있어서 스위치 교환 매우 편하게 완료했네요.

​

같은 마우스 기종을 사용중이시라면 수리는 의외로 간단합니다. 단순교환입니다.

​

다만, 나사 체결시 반드시 힘을 줘서 할 필요 없습니다. 너무 힘을 주어서 하는 경우 나사선 파먹는 경우가 있고 파먹게 되면 체결을 할 수 없습니다. 부러질 수도 있으니 참고하시길 바랍니다.

​

스위치를 예전에 사뒀던 것을 이제야 사용해 봅니다. ㅎㅎ

​

다음에 또 다른 이야기로 돌아오겠습니다. 감사합니다.
